Модель электровертолета Supermax 10
Описание конструкции. Виктор Ходеев

УСТРОЙСТВО МОДЕЛИ

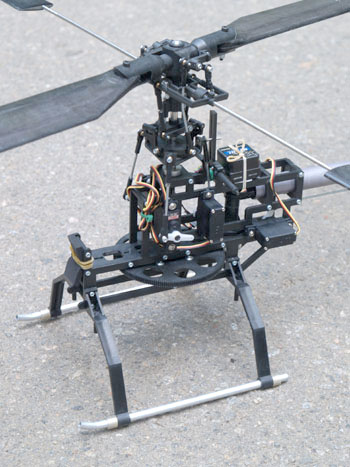

Конструкция механики очень похожа на модель ECO 8 Ikarus но имеет ряд отличий улучшающих качество вертолета. Боковины механики и все основные детали отлиты из стеклонаполненого полиамида. Хвостовая балка диаметром 16мм изготовлена из стеклопластика , стойки посадочного шасси и рама крепления блока аккумуляторов выполнена из прочной пластмассы. Все это составляет очень прочную и элегантную конструкцию модели.

Главный вал изготовлен из стали диаметром 6 мм на нем "намертво" закреплено большое зубчатое колесо.Как опция предлагается ступица с обгонной муфтой. Привод главного ротора производится через одноступенчатый зубчатый редуктор, а хвостового посредством ремня. . Хвостовой ротор при авторотации не вращается.
Для управления шайбой перекоса на Supermax 10 устанавливается три мини рулевые машинки (рекомендуется HS81,HS85 Hitec)работающих по схеме ССРМ 120 град..Углы установки общего шага в пределах max+10, min-10 градусов.

В качестве приводного двигателя рекомендуется оптимальный по цене безколлекторный электромотор Jеtti Phasor 30/3 c регулятором Jes 30-3P. С этим двигателем и аккумуляторами Sanyo 2400 Ni-Cd 10 штук, модель легко выполняет горизонтальный полет и петли. Общее время полета составляет ок. 7 минут. Возможна установка других безколлекторных моторов или более дешового подходящего щеточного мотора.
В стандартной комплектации идут стеклопластиковые лопасти с плосковыпуклым профилем ,предлагаются также углепластиковые симметричного профиля.

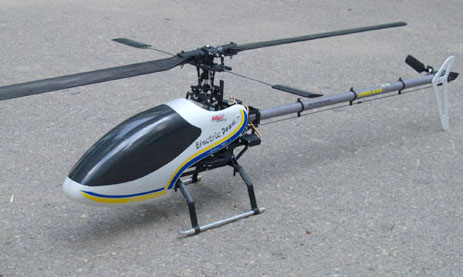

Модель электровертолета Supermax 10

ПЕРВЫЙ ПОЛЕТ

Модель такого класса можно уверенно запускать на открытой площадке (где и большие модели с ДВС) даже при небольшом ветре. Supermax 10 легко отрывается от земли ,четко управляется в висении.Полет по кругу с разворотами на горке выполняется вполне уверенно без провалов,чувствуется достаточная мощность двигателя.
При достаточном умении пилота модель позволяет выполнять петли ,бочки и перевернутый полет. Для такого интенсивного стиля нужны симметричные лопасти и рекомендуется установить на мотор шестерню Z22 вместо Z20.

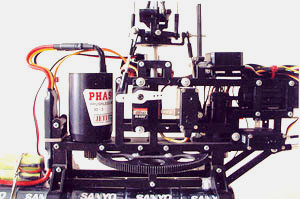

Общий вид механики модели РЕЗЮМЕ

Модель электровертолета Supermax 10 по своим габаритам намного больше и энерговооруженнее ставших в последнее время популярными "indoor" моделей как Zoom 400,T-Rex идр.Благодаря этому ее можно запускать на открытых площадках ,выполняя полномасштабные пролеты с элементами ряда динамических фигур.
Ременной привод хвостового ротора добавляет надежности модели. Для любителей "электротяги" это может быть основная модель на которой можно получить первые навыки пилотирования а также усовершенствывать свое мастерство.

Технические данные модели вертолета Supermax 10

Диаметр гл. ротора             1100 мм
Длина модели                   910мм
Вес полетный                   ок.1260гр.
Управление шайбой перекоса      120 град.ССРМ
Механика одноступенчатая ,нарпавление вращения ротора правое
Цена модели компл. без мотора ,прием. и передатчика   210 $
